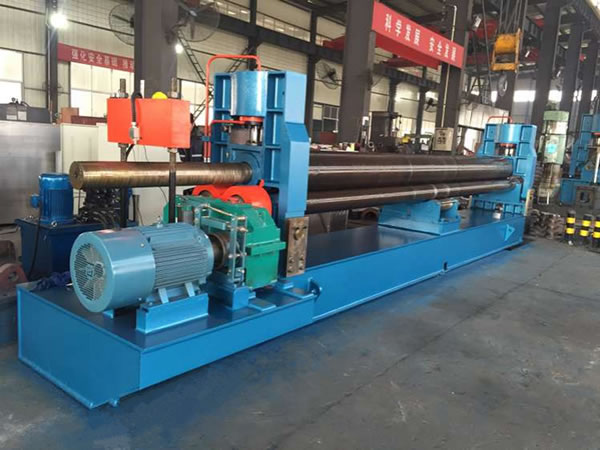

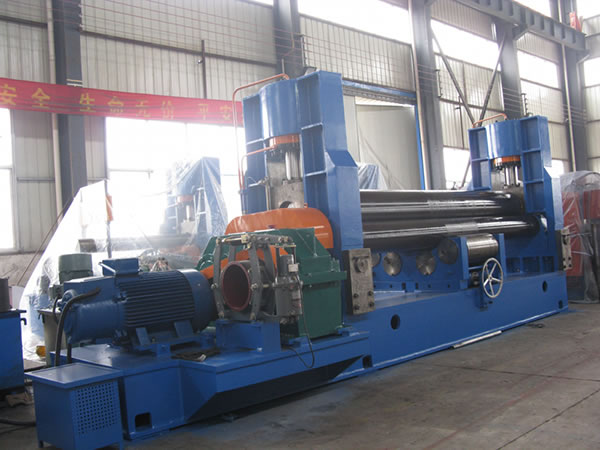

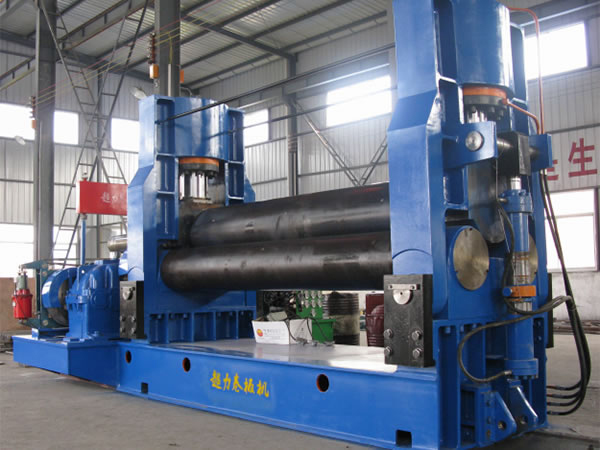

3-валковая гидравлическая листопрокатная машина имеет 3 симметрично расположенных валка, верхний валок расположен посередине между двумя нижними и приводится в вертикальное движение двумя гидравлическими цилиндрами. Выводная шестерня главного редуктора входит в зацепление с шестернями 2 нижних валков, их вращательное движение обеспечивает крутящий момент подачи листа. Лист металла, помещенный между 3 валками, подвергается постоянной пластической деформации под действием давления, оказываемого верхним валком и вращательного движения нижних валков. Таким образом лист получает форму цилиндра, конуса, дуги или любую другую нужную нам форму.
Недостаток этих гидравлических листопрокатных машин состоит в невозможности предварительной гибки кромок листа, однако ее можно выполнить во время правки цилиндрической поверхности. С помощью детектора движения и цифрового счетчика для верхнего валка, оператор может непосредственно наблюдать положение валка, что резко улучшает эффективность работы.
Технические параметры 3-валковых гидравлических симметричных листогибочных станков
3-валковые листогибочные станки 2000мм| макс. ширина листа (мм) | Предел текучести листа (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) | Мощность гидравлики (кВт) |
| 2000 | 245 | 4 | 360 | 22 | 7.5 |
| макс. ширина листа (мм) | Предел текучести листа (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) | Мощность гидравлики (кВт) |
| 2500 | 245 | 4 | 370 | 22 | 7.5 |
| 2500 | 245 | 4 | 420 | 30 | 11 |
| 2500 | 245 | 3.5 | 500 | 37 | 15 |
| макс. ширина листа (мм) | Предел текучести листа (МПа) | Скорость прокатки (м/мин) | Диаметр верхнего валка (мм) | Мощность мотора (кВт) | Мощность гидравлики (кВт) |
| 3000 | 245 | 4 | 430 | 30 | 11 |
| 3000 | 245 | 4 | 450 | 30 | 11 |
| 3000 | 245 | 3.5 | 540 | 45 | 18.5 |
| 3000 | 245 | 3.5 | 580 | 55 | 22 |
| 3000 | 245 | 3.5 | 660 | 75 | 30 |
| 3000 | 245 | 3.5 | 710 | 90 | 37 |
| 3000 | 245 | 3.5 | 770 | 90 | 37 |
| 3000 | 245 | 3.5 | 820 | 110 | 45 |
| 3000 | 245 | 3.5 | 860 | 110 | 45 |
| 3000 | 245 | 3.5 | 900 | 132 | 55 |
| 3000 | 245 | 3.5 | 950 | 132 | 55 |
Характеристики стандартного 3-валкового гидравлического листогибочного станка
• Индукционные закаленные валки выкованы из высокопрочной углеродистой стали, проходят термообработку и подвергаются неразрушающему структурному контролю
• Цифровое отображение для всех валков
• Тяжелая сварная рама из высокопрочной стали без напряжений
• Все операции управляются независимыми пультами управления
• Гидравлическая откидная крышка для удобства снятия цилиндра
• Регулировка движения и параллельности валков с панелей
Характеристики дополнительного гидравлического листогибочного оборудования
• Боковые и центральные опоры для больших диаметров листового металла
• Полированные валки
• Приспособление для прокатки конусов
• Стол подачи материала
• Передвижная панель управления
• Система охлаждения масла
• Автоматическая система смазки
